一、方案概述

1、研发背景

依托物联网技术，实时获取枪支的位置及状态数据，通过押运指挥调度平台，加强对武装守护勤务监督。

2、研发目标

运用北斗导航定位、智能传感、计算机软件、移动通信等多种先进技术，建设一套集枪支定位、枪支布防等功能为一体的集成化的综合管理系统，从而实现对枪支的动态管控，为枪支的使用安全提供保障。

二、系统组成

枪支管控系统由枪支部分、指挥中心和枪弹库报警系统组成：

1、枪支部分负责定位及信号发射；

2、监控指挥中心负责24小时监控和实时报警处理；

3、枪弹库报警系统负责监测枪支的正常存取。

三、枪支管控平台主要功能

1、枪支实时监控

采用北斗定位技术、基站定位技术、移动通信技术以及智能传感技术，能够动态监控执勤枪支在位状态。

2、枪支执勤布防

用户可以在布防管理中增删执勤枪支、开启或关闭布防。

3、枪支异常报警

常用枪支报警主要有三种：

（1）防拆报警。

（2）电量不足报警。

（3）离位报警。

4、平台多级管理

统一部署，分级联控，通过权限分配账号管理，上级单位可以看到下级单位的数据，最低级别的单位可看到自己单位的数据。

四、产品详细介绍

1、97-1式定位器

1.1、产品概述

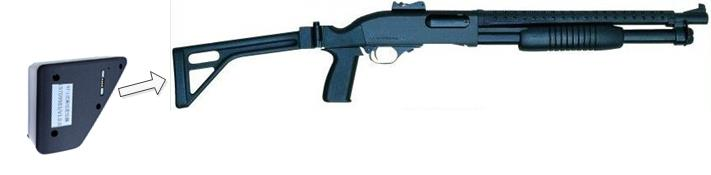

97-1式枪支定位器安装在枪支折叠枪托上，包含离位信标、北斗定位和无线传输模块，用于枪支身份识别、在岗状态标识和离岗北斗卫星定位。

​​​​​1.2、主要功能指标

基本参数：

• 尺寸：84*70*36.5mm

• 重量：≤82g

• 环境适应性：-20℃~65℃

定位部分：

• 定位精度：5m

• 定位时间：首次45S（二次定位＜10S）

离位部分：

• 测距精度：30cm

• 离位报警反应时间：1S

• 最大离位探测距离：400m

电源部分：

• 充电输入：5V 650mA

• 充电接口：磁吸充电

• 充电时间：5.5h

• 待机时间：90天

• 离位工作时间：90天

• 定位工作时间：10h（10s）

• 电池保护：低压自动关机

通讯部分：

• 通讯制式：4G LTE/移动联通电信

• 数据传输频率：10S正常模式

功能

• 北斗定位功能：支持上传位置、方向、速度等信息；

• UWB&4G双通道数据上传功能；

• 测距及离位报警功能；

• ⭐报警事前预警提示功能：在定位器即将离位时，定位器会自动进行震动提示，防止因不小心导致的警报；

• 通信数据加密解密功能；

• 电量、电子编码等数据上传功能；

• ⭐定位器监控功能：可通过管控平台或追踪器显示定位器的电池电量、绑定位置、休眠/工作状态等信息，并在地图上以图标的形式显示定位器位置；

• ⭐定位器防拆功能；

• 离位报警功能；

• 电量监控预警功能；

• 支持LBS基站定位。

2、枪支管控平台

2.1、产品概述

动态枪支管控平台软件部署于指挥中心，是集设备管理、参数配置、日常监控、异常报警、应急处置、记录查询于一体的智能化、综合化软件平台。

该平台具备如下功能特点：

1)全天候实时监控全部执勤枪支的安全状态及枪支所处的位置；

2)实时接收和发布枪支各类报警、提醒信息，并以短信方式将警情传给值班领导和应急分队，自动报告异常离岗枪支地点、时间和枪支编号，提示处置方案；

3)分析显示离岗枪支运行路线、方向、速度、距离和位置，自动规划提示最佳追缉路线和最近距离，接近目标时自动报警提示，辅助决策和联动处置；

4)记录和回放常规执勤和应急状态下枪支运行轨迹；

5)支持系统中各类设备的管理维护和参数配置，确保系统整体高效可靠地运转。

2.2、功能指标

• 用户管理功能；

• 具有设防和布防功能，防止误操作；

• 短信报警功能；

• 调整预警报警时间；

• 实时读取动态枪支定位器电量信息；

• 动态枪支定位器电量过低报警提醒

• 北斗定位功能

• 网络通讯功能；

• 数据加密解密功能；

• 路径规划功能；

• 在线地图显示和在线导航功能；

• 异常离岗枪支位置信息接收功能；

• 应急追踪器位置信息接收功能；

• 所有枪支轨迹记录与回放功能；

• 异常离岗枪支位置信息通报功能；

• 动态枪支定位器控制功能；

2.3、性能指标

• 支持接入动态枪支定位器数量≧2000台；

• 支持接入应急处置追踪器数量≧2000台；

• 平台地图标绘应急追踪器数量≧200个；

• 平台地图标绘异常离位枪支数量≧100个；

• 同时参与追踪的应急追踪器数量≧20个；

• 同时追踪的异常离位定位器数量≧10个；

• 告警信息记录数量≧  10万条；

• 调度信息记录数量≧ 100万条；

• 位置信息记录数量≧1000万条；

• CPU使用率≦85%，内存利用率≦85%；

五、系统优势

1、动态枪支安全一体化解决方案

系统采用卫星定位、地理信息、无线测距、移动通信等技术，实现对枪支的智能探测、动态监控、实时报警、精确定位、综合防护、查询分析等功能，形成一套科学完备、先进实用的预警处置设备和系统软件，为枪支使用安全研发高效的信息化手段。

2、基于北斗卫星导航的定位技术

北斗卫星导航系统是我国自主建设、独立运行，并与世界其他卫星导航系统兼容的全球卫星导航系统。系统定位设备采用国家自主研发的北斗卫星导航技术，极大提升了系统的安全性和可靠性。

3、安全封闭联网系统

系统采用非对称加密算法和随机密钥跳变技术的高强度动态加密通信模块，实现了系统数据的高速加密传输，消除了被截获破译的隐患；在数据库常规访问权限控制的基础上，实现了数据库敏感数据的全加密存储，消除了数据存储介质被盗后机密泄露的隐患；采用三级权限控制机制，严格控制系统设备、参数和数据的检索、访问和修改，确保警戒布防、预警探测和枪支轨迹数据的安全。

4、低功耗长待机

定位设备采用低功耗运行模式和轻量级通信协议，改进了传统通信模式数据往来频繁、设备负载重等缺点，延长了定位器的续航时间，提高了枪支的远程监控能力。

5、防拆卸防破坏

定位设备具备防拆卸和防破坏功能，当遭遇非法拆卸、恶意破获或设备损坏时，第一时间上报管控平台，通知相关人员及时采取有效措施。

6、软件平台采用B/S结构

基于B/S架构，不需安装客户端，使用简单方便。可随时通过互联网访问系统，适合多数量、多级别机构的应用。

7、软件具有良好的可扩展性

软件具有优异的可扩展性，可根据用户需求进行简单修改，也可以进行二次开发，实现个性化定制，满足业务流程，实现平滑升级。平台提供集成开发API，便于与第三方系统集成，方便客户方系统扩展，降低成本。

8、可视化地图

支持普通地图、卫星地图和全景地图的显示，并在地图上实时标记枪支位置，发生报警时进行弹窗、颜色及声音的警示，可以更加方便直观地实时监控枪支情况。紧急情况下追踪枪支时，可在地图上直观看到枪支的逃逸路线、追踪路线及系统自动计算的推荐追踪路线。
